Вейвлеты в компьютерной графике
|
Вейвлеты и обработка растровых изображений
В этом разделе мы обсудим применение вейвлетов для обработки растровых
изображений.
Напомним, что один шаг двумерного вейвлет-преобразования выделяет одну
низкочастотную и три высокочастотных компоненты исходного сигнала-изображения.
Если не призводить никаких дополнительных действий с этими компонентами,
то по ним с помощью шага обратного вейвлет-преобразования можно полностью
восстановить исходное изображение.
Один шаг прямого вейвлет-преобразования.
(Преобразование Хаара).
Специальным образом обрабатывая низко- и высокочастотные компоненты
такого разложения и осуществляя (если нужно) обратные преобразования, можно
добиваться различных результатов обработки.
Сжатие изображений
Сжатие осущетвляется удалением из высокочастотных компонент разложения
близких к нулю коэффициентов. Сжатие подробно обсуждалось в лекциях вводного
курса.
Масштабирование
Низкочастотную компоненту преобразования можно использовать как уменьшенную
копию исходного изображения (один шаг преобразования уменьшает изображение
в 2 раза). Масштабирование с помощью вейвлетов часто позволяет избежать
или сделать незначительными искажения (aliasing), возникающие при изменении
размера изображения. Насколько незначительными окажутся такие искажения,
зависит от выбора вейвлет-базиса.
Масштабирование. Слева направо: исходное
изображение (512x512 пикс., показан фрагмент), уменьшили в 4 раза (128x128
пикс.) простым прореживанием, с помощью преобразования Хаара, с помощью
преобразования Добеши D4.
Коррекция четкости
Если, выполняя обратное вейвлет-преобразования, все вейвлет-коэффициенты
одного или нескольких уровней детализации умножить на некоторое неотрицательное
число, то можно изменить четкость изображения. Если число будет больше
1, то четкость возрастет, если меньше 1 или даже равно 0, то четкость понизится
(размытие).
Выделение перепадов
Высокочастотный составляющие можно использовать для выделения перепадов,
контуров изображения, участков резкой смены цвета или яркости и пр.
.

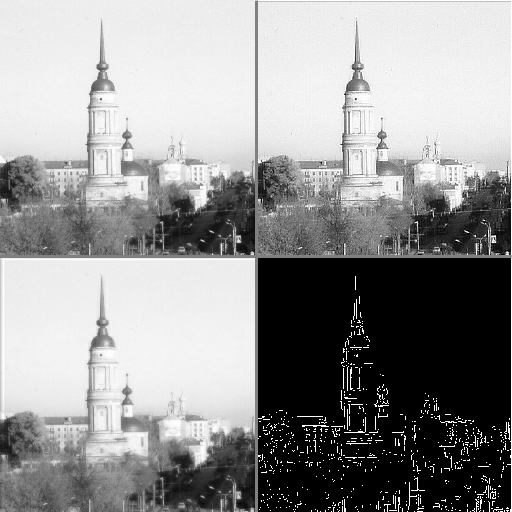

Обработка изображений с помощью вейвлетов.
Слева направо, сверху вниз: исходное изображение
(256x256 пикс.),
увеличение четкости, размытие, выделение перепадов.
(Добеши D4).
Локальная обработка
Свойство локализации вейвлетов в пространстве играет немаловажное значения
при обработке изображений. Это свойство в первую очередь используется при
сжатии изображений и при выделении перепадов. Кроме этого, оно позволяет
осуществлять локальную обработку изображений, т.е. выполнять какие-то действия
не для всего изображения, а для некоторого фрагмента или фрагментов.
Локальная обработка изображения.
Внутри выделенной области (слева) четкость изображения
была повышена, вне этой облаcти понижена.
(Добеши D4).
Обработка кривых
B-сплайновые вейвлеты
B-сплайновые кривые задаются последовательностью управляющих точек.
Ниже приводятся фильтры для реализации кубического B-сплайнового вейвлет-преобразования.
В-сплайновое преобразование применяется непсредственно к управляющй последовательности.
С его помощью возможно упрощение и сглаживание кривой...
НЧ редактирование...
ВЧ-редактирование
Кроме того, выполняя обратное ВП с нулевой ВЧ составляющей (такое преобразование
меняет управляющую последовательность, но не меняет кривую, которую эта
последовательность задает) можно добиться того, что управляющая ломаная
с необходимой точностью приблизит кривую, и вместо гладкой кривой отобразить
ломаную (что значительно дешевле). Изменяя количество шагов преобразования,
можно построить ломаную для отображения кривой в области вывода пракитчески
любого размера, иначе говоря, такой метод обеспечивает масштабирование
кривой.

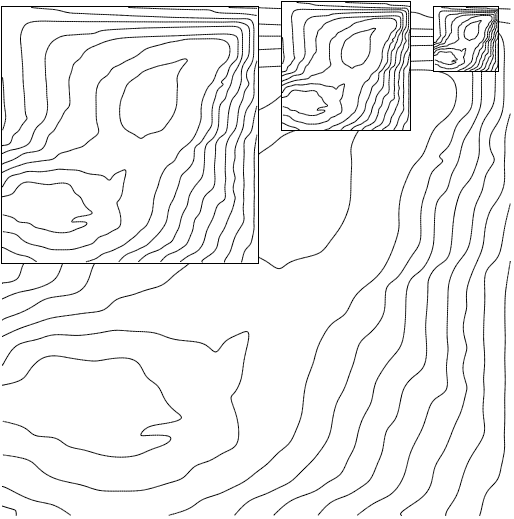

Пример ниже: исходные кривые сглаживаюся и выводятся с разным масштабом
Обработка поверхностей
Построение адаптивных сеток
Пример: построение адаптивной треугольной сетки на основе 2D вейвлет-преобразования.
Литература
-
Chui C.K. An Introduction to Wavelets. New York - London: Academic Press,
1992. (только что вышла на русском языке)
-
Stollnitz E.J., DeRose T.D., Salesin D.H. Wavelets for Computer Graphics.
Theory and applications. San Francisco: Morgan Kaufmann, 1996 (есть в лаборатории).
-
Переберин А.В. Построение изолиний с автоматическим
масштабированием. // Вычислительные методы и программирование. 2001.
2. Раздел 2. 22-32. (http://num-meth.srcc.msu.su/)
